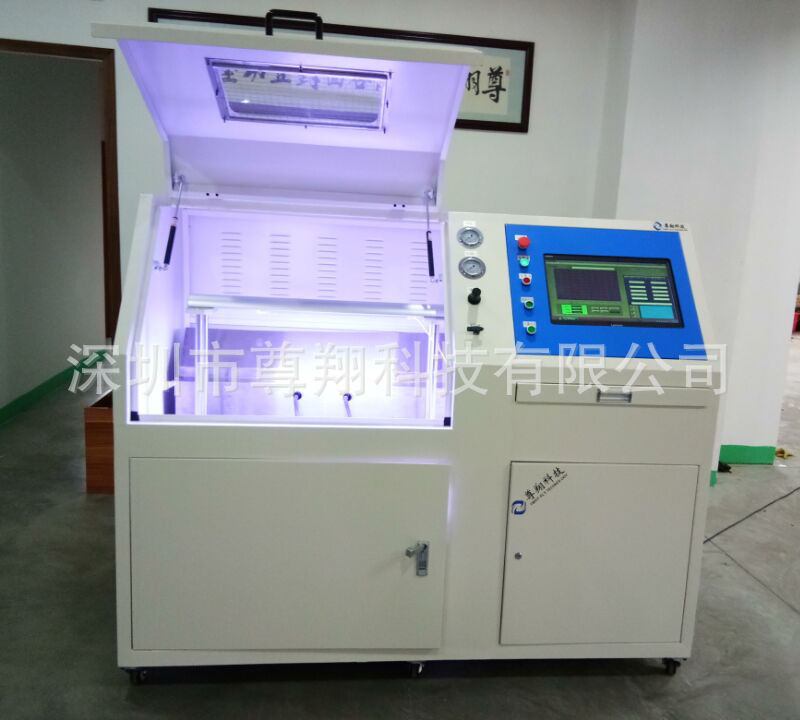

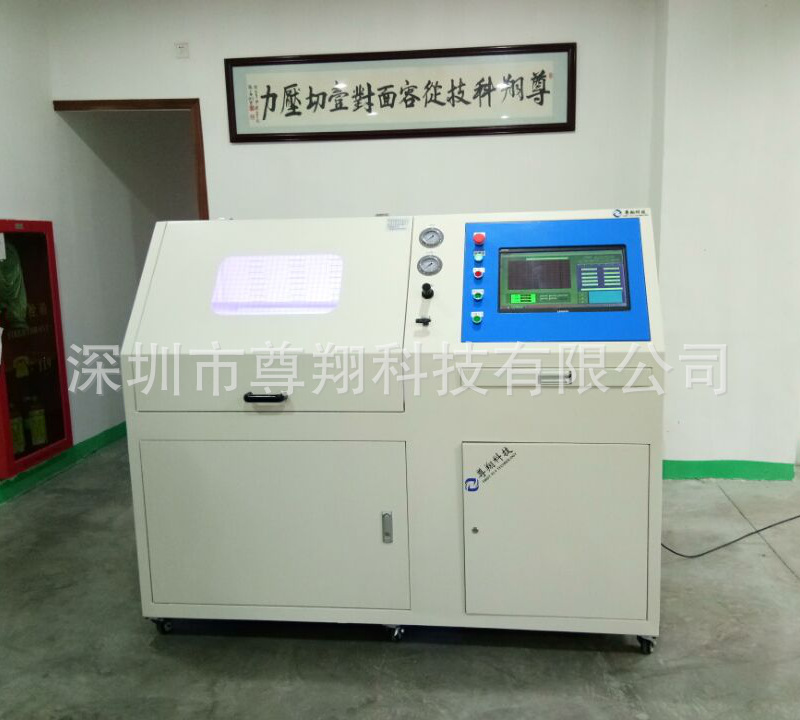

水压气密实验台

一、产品简述：水压气密实验台是根据客户要求对管路管道连接固定部件性能测试设备。 该机水压主要部件采用气动增压泵进行增压，压力可达到 20Bar；采用进口检漏仪对测试试件 的泄漏量测试，实时显示数据；电器控制系统采用 PLC 自动控制，微机电脑进行参数设置， 实时显示压力、压力曲线，具备存储数据、报告可打印输出等功能。设备具有精度高， 可靠，整机结构紧凑，操作简单方便等优点。

二、主要技术参数：

1.设备max压力：空气泄漏测试（冒泡）：2bar-5bar，水压测试：20bar

2.工作介质：压缩空气、自来水

3.驱动气源：6bar-8bar（用户自备）

4.控制方式：微机控制、压力表显示

5.试验时间：（可设定）

6.防护箱尺寸;宽 450x 长 500x 深 400

7.泄漏量：0.009cc/min 以下

8.设备压力接口：标准螺纹接口，PT1/4”(可由客户定)

9.电源电压：AC220V 1Kw

10. 设备材质：外框架为 304，水槽 316

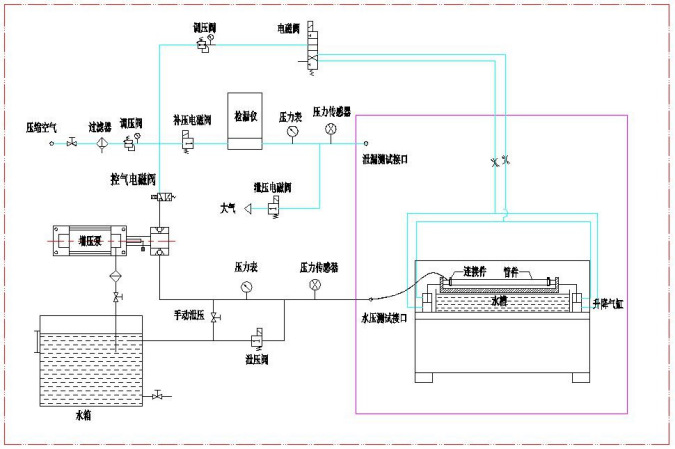

压力系统原理示意图

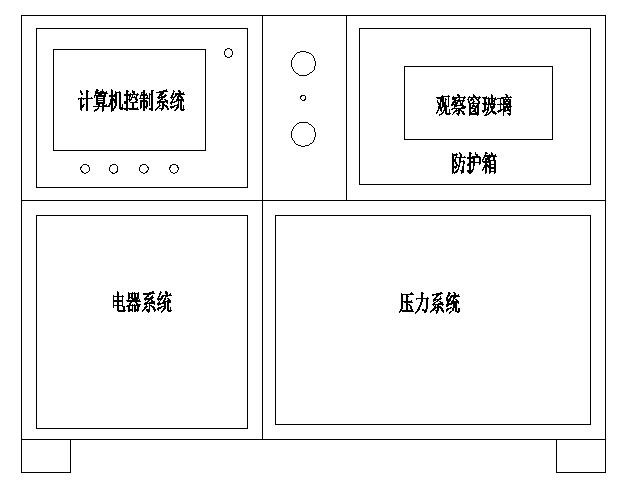

结构示意图

主要配置清单:
